Stanzwerkzeuge vom Hersteller aus Mühlacker

Stanzwerkzeugbau bei CSM in Kürze

Stanzwerkzeuge und Umformwerkzeuge fertigen wir seit Jahren für die Stanz- und Umformtechnik. Wir stellen die Werkzeugteile selbst her, beschaffen Zukaufteile und Fremdleistungen und montieren das Werkzeug im eigenen Haus.

Die entscheidenden Teile eines Stanzwerkzeugs, Schneidstempel, Matrizen und Führungsplatten, entstehen bei uns auf drei AGIECUT-Drahterodiermaschinen. Startlöcher, Fräsen, Drehen und Flachschleifen erledigen wir in derselben Halle.

Neben neuen Werkzeugen übernehmen wir Instandhaltung und fertigen Ersatzteile nach Zeichnung. So bleibt Ihr Werkzeug in der Presse und nicht auf der Werkbank.

Zeichnung senden Zum Maschinenpark

Drahterodierte Schneidplatte, Stempel und Stanzteile neben einer Bügelmessschraube

Unsere Anlagen im Werkzeugbau

Diese Anlagen stehen für den Werkzeugbau bereit. Die Werkzeuggröße, die wir bauen können, richtet sich nach den Arbeitsbereichen der Maschinen.

Technische Daten Werkzeugbau
Arbeitsschritt	Anlage	Kennwert
Stempel und Matrizen	3 × AGIECUT	Verfahrweg bis 350 × 220 × 256 mm, Konus bis 30° auf 100 mm
Startlöcher	AGEMA und AGIE Prezidrill	Ø 0,15 bis 3,0 mm, bis 100 mm tief
Platten fräsen	Hurco VMX 30i	Verfahrweg 760 × 510 × 610 mm
5-Achs-Fräsen	DMG MORI CMX 50 U	Tisch 630 × 500 mm
Drehen	Hurco TM 10i	Arbeitsbereich Ø 250 × 790 mm
Flachschleifen	Okamoto ACC	Arbeitsbereich 400 × 200 × 270 mm

Werkzeugarten im Überblick

Stanzwerkzeuge unterscheiden sich vor allem darin, wie viele Arbeitsgänge sie in einem Hub oder nacheinander ausführen. Die gängigen Bauarten im Überblick:

Schneidwerkzeug: trennt eine Kontur in einem Hub aus dem Blech, etwa zum Lochen oder Ausschneiden.
Folgeschneidwerkzeug: schneidet in mehreren Stationen nacheinander, das Blech wird dazwischen weitergeschoben.
Folgeverbundwerkzeug: verbindet Schneiden mit Biegen, Prägen oder Umformen in mehreren Stationen. Pro Hub fällt ein fertiges Teil.
Gesamtschneidwerkzeug: schneidet Innen- und Außenkontur in einem Hub und erreicht dadurch eine hohe Lagegenauigkeit.

Welche Bauart für Ihr Teil passt, hängt von Geometrie, Blechdicke und Stückzahl ab. Das klären wir gemeinsam anhand der Bauteilzeichnung.

Gravierter Formeinsatz aus Werkzeugstahl mit Bleistift

Aufbau eines Stanzwerkzeugs

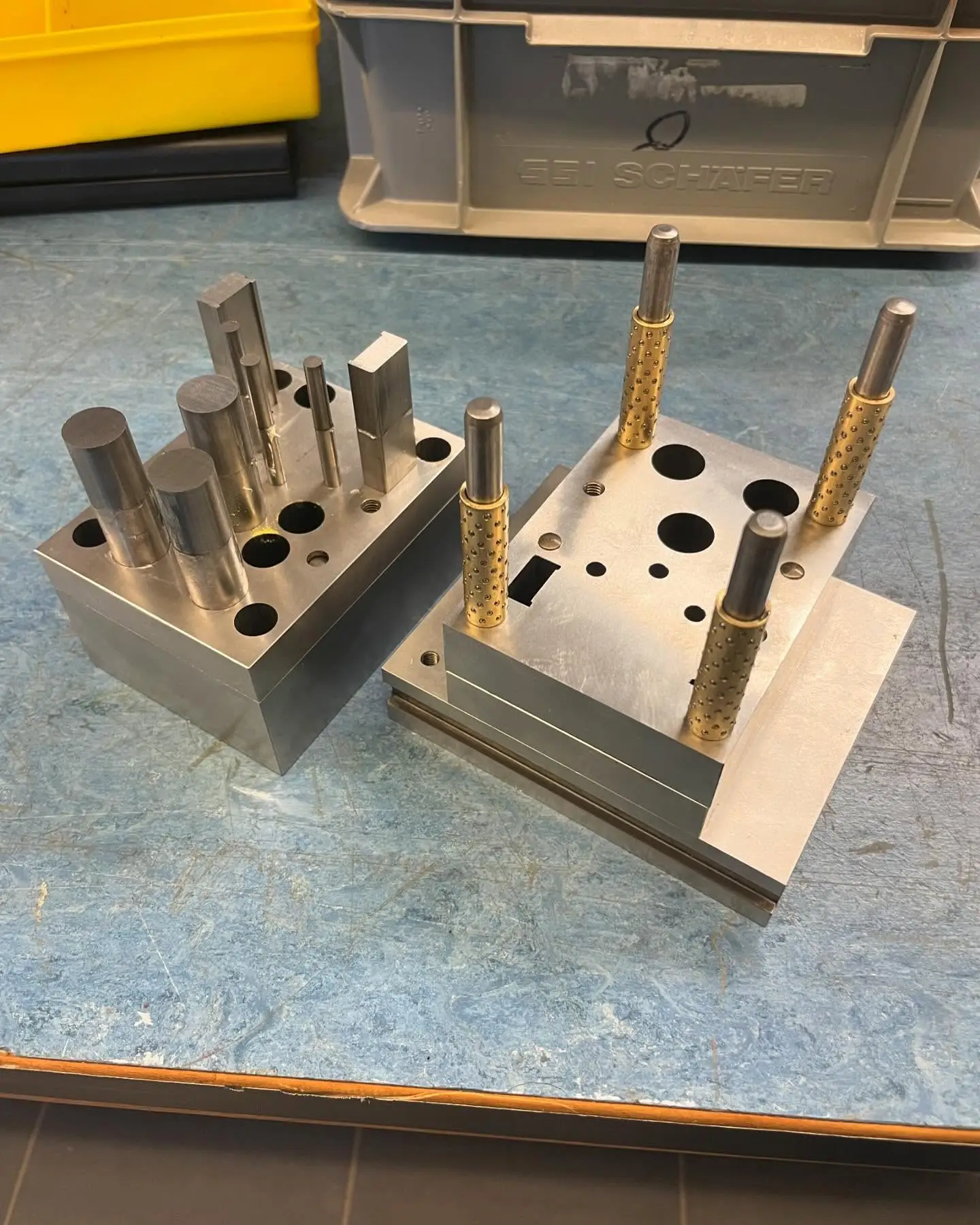

Ein Stanzwerkzeug besteht aus einem Oberteil, das mit dem Stößel der Presse verbunden ist, und einem Unterteil auf dem Pressentisch. Säulen mit Führungsbuchsen halten beide Hälften exakt zueinander.

Schneidstempel im Oberteil, gehalten von der Stempelhalteplatte
Schneidplatte oder Matrize im Unterteil, mit den Durchbrüchen für die Stempel
Führungsplatte oder Abstreifer, die den Stempel führt und das Blech abstreift
Streifenführung und Anschläge, beim Folgeverbundwerkzeug zusätzlich Suchstifte für den Vorschub

Die Genauigkeit des Werkzeugs entscheidet sich an Stempel und Matrize. Diese Teile schneiden wir auf der Drahterodiermaschine, meist im gehärteten Zustand.

Große Lochplatte für ein Werkzeug in der Spannvorrichtung einer Drahterodiermaschine

Vom Bauteil zum Werkzeug

Ein Werkzeugprojekt beginnt mit Ihrer Bauteilzeichnung oder Ihren Werkzeugdaten. Der Ablauf im Überblick:

Prüfung der Unterlagen und Abstimmung von Werkzeugart, Stückzahl und Presse
Fertigung der Werkzeugteile: Fräsen, Drehen, Drahterodieren, Flachschleifen
Beschaffung von Normalien, Zukaufteilen und Fremdleistungen
Montage des Werkzeugs im eigenen Haus
Endkontrolle und Übergabe an Sie

Ihre Daten übernehmen wir direkt, auch als STEP oder DXF. Mit welchem Vorlauf Sie rechnen müssen, nennen wir Ihnen mit dem Angebot.

Drahterodierte Werkzeugplatte auf der technischen Zeichnung

Instandhaltung und Ersatzteile

Stempel und Schneidkanten verschleißen, und ein ausgebrochener Stempel legt die Produktion still. Wir fertigen Ersatzstempel, Matrizeneinsätze und andere Verschleißteile nach Zeichnung oder Datensatz, ab Stückzahl 1.

Werkzeuge, die wir gebaut haben, kennen wir bis ins Detail. Ob wir auch ein Werkzeug eines anderen Herstellers instand setzen können, klären wir nach Sichtung von Werkzeug und Unterlagen.

Legen Sie für häufig verschleißende Teile einen Satz Ersatzteile an. Das verkürzt den Stillstand, wenn ein Stempel ausfällt.

Stanzwerkzeug auf der Werkbank in der Halle von CSM, im Hintergrund zwei Mitarbeiter

Stempel, Matrize und Schneidspalt

Beim Stanzen muss der Spalt zwischen Stempel und Matrize rundum gleich groß sein. Ist er ungleichmäßig, entstehen Grat, einseitiger Verschleiß und im schlimmsten Fall ein gebrochener Stempel.

Weil wir beide Teile im eigenen Haus drahterodieren, stimmen wir Stempel und Durchbruch direkt aufeinander ab. Freiwinkel in der Matrize, damit Butzen sauber durchfallen, schneiden wir als Konus bis 30° auf 100 mm Höhe.

Mehr zum Verfahren auf der Seite Drahterodieren. Welche Werkzeugstähle sich eignen, zeigt der Ratgeber Welche Werkstoffe lassen sich erodieren?

Drahtführungskopf einer Drahterodiermaschine über einem aufgespannten Werkzeugteil

Viele Teile brauchen mehr als ein Verfahren. Bei CSM bleibt alles im Haus, vom Startloch bis zur Endkontrolle.

Drahterodieren
Konturen und Durchbrüche bis Ra 0,05 µm, Konus bis 30°.
CNC-Zerspanung
Fräsen in 5 Achsen, Drehen, Flachschleifen.
Montage und Prüfung
Baugruppenmontage und 100-%-Sichtprüfung.

Häufige Fragen kurz beantwortet

Ihre Frage ist nicht dabei? Rufen Sie direkt in der Fertigung an oder schreiben Sie uns.

Frage stellen

Welche Stanzwerkzeuge gibt es?

Die wichtigsten Bauarten sind Schneidwerkzeuge, Folgeschneidwerkzeuge, Folgeverbundwerkzeuge und Gesamtschneidwerkzeuge. Sie unterscheiden sich darin, wie viele Arbeitsgänge sie ausführen und ob sie nur schneiden oder auch umformen.

Was sind Folgeverbundwerkzeuge?

Mehrstufige Werkzeuge, durch die ein Blechstreifen taktweise geschoben wird. In jeder Station folgt ein Arbeitsgang, etwa Lochen, Biegen, Prägen oder Trennen. Pro Pressenhub fällt ein fertiges Teil, daher lohnen sie sich vor allem bei großen Stückzahlen.

Wie ist ein Stanzwerkzeug aufgebaut?

Ein Oberteil mit Schneidstempeln und ein Unterteil mit Schneidplatte oder Matrize, geführt über Säulen und Buchsen. Dazu kommen Führungsplatte oder Abstreifer, Streifenführung und Anschläge. Stempel und Matrize fertigen wir bei CSM durch Drahterodieren.

Welche Stanzverfahren gibt es?

Man unterscheidet vor allem Schneiden, also Lochen, Ausschneiden und Abschneiden, und Umformen wie Biegen, Prägen und Ziehen. Folgeverbundwerkzeuge kombinieren beides in einem Werkzeug.

Welche Hersteller von Stanzwerkzeugen gibt es?

Viele, vom großen Werkzeugbauer für Karosseriewerkzeuge bis zum spezialisierten Kleinbetrieb. Wählen Sie nach Werkzeugart, Größe und Fertigungstiefe. CSM passt, wenn Präzisionsteile, Erodieren und Montage aus einer Hand kommen sollen, auch für Ersatzteile und Instandhaltung.
